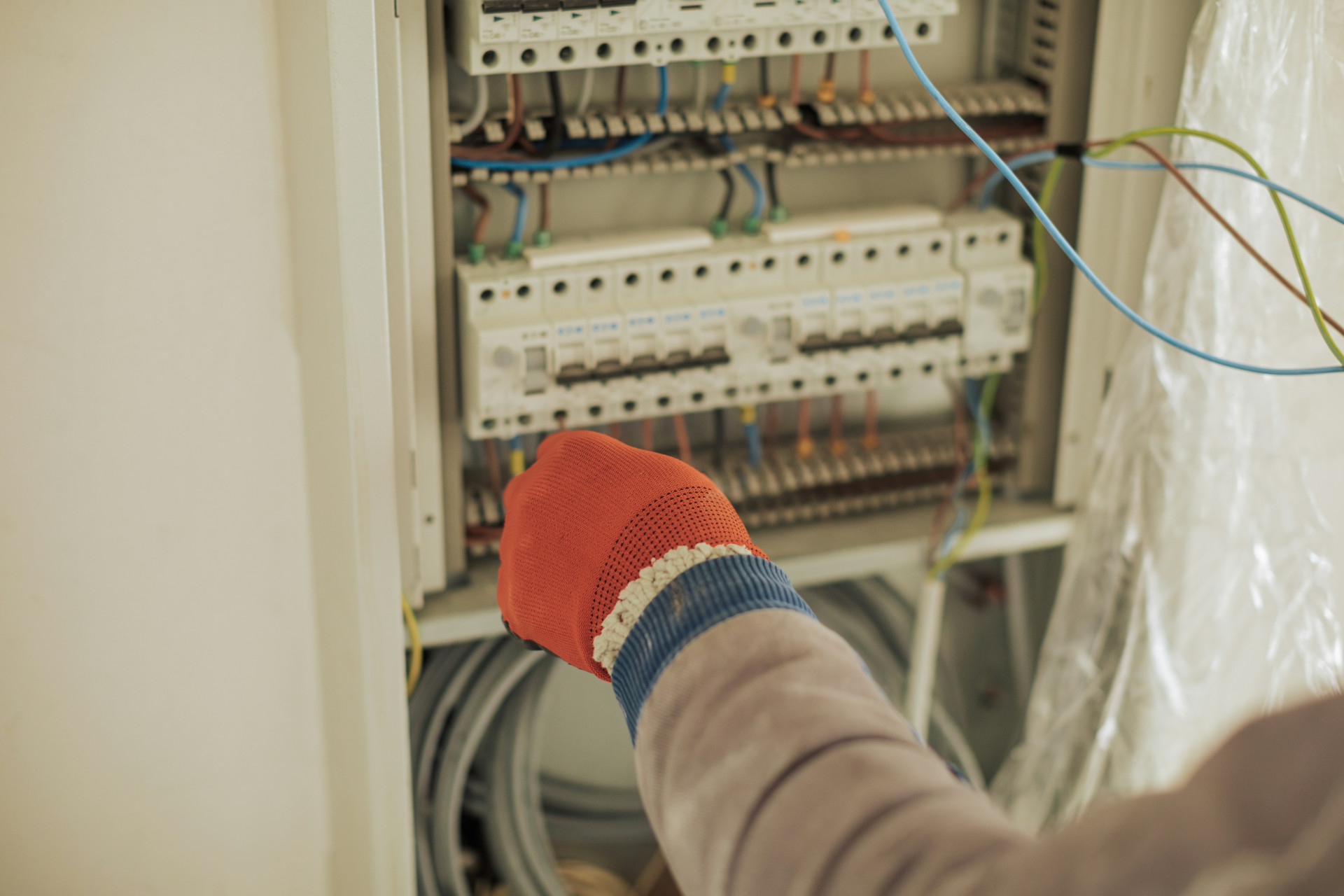

Elcentralen är hjärtat i hemmets elinstallation. Det är här elen fördelas till olika delar av bostaden, där säkringarna sitter och där du kan bryta strömmen till hela huset om något går fel. För många kan elcentralen verka som ett virrvarr av symboler, ledningar och scheman. Den här guiden hjälper dig att förstå vad du ser – och hur du kan tolka de vanligaste symbolerna och kopplingsschemana, utan att du behöver vara elektriker.

Vad är en elcentral?

En elcentral – ibland kallad gruppcentral eller fördelningscentral – är den punkt där elen från elnätet kommer in i bostaden och fördelas till olika grupper. I centralen finns säkringar, jordfelsbrytare, automatsäkringar och ibland även reläer eller kontaktorer.

Syftet är att skydda både installationen och dig som användare. Om det uppstår ett fel, till exempel en kortslutning eller överbelastning, ser elcentralen till att strömmen bryts snabbt och säkert.

Læs også:

Elbesiktning i nybygge: Så säkerställer du att allt är i ordning från början

Elektriker

En elbesiktning är ett viktigt steg för att säkerställa att elinstallationerna i ditt nybygge är säkra, fackmässigt utförda och uppfyller alla krav. Här får du veta när besiktningen bör göras, vad som kontrolleras och hur du väljer rätt elektriker för jobbet.

Förstå elcentralens symboler och scheman – en guide till överblick

Elektriker

Elcentralen kan verka komplicerad med alla sina symboler, säkringar och ledningar. I den här guiden får du en tydlig överblick över hur elcentralen fungerar, hur du läser elscheman och vad de vanligaste symbolerna betyder – för en tryggare och mer begriplig elinstallation hemma.

Planera elarbetet med skisser och diagram som verktyg

Elektriker

En välplanerad elinstallation sparar både tid och pengar. Lär dig hur du med hjälp av skisser och diagram kan skapa struktur, undvika misstag och säkerställa att elarbetet blir både säkert och effektivt – oavsett projektets storlek.

Därför ökar elförbrukningen under vintermånaderna – och vad du kan göra åt det

Elektriker

Under vintern ökar elförbrukningen i svenska hushåll när kylan, mörkret och de korta dagarna gör att vi använder mer värme, belysning och elektriska apparater. Här får du veta vad som ligger bakom ökningen och hur du med enkla åtgärder kan minska din elräkning.

Symboler i elcentralen – vad betyder de?

När du tittar på ett elschema eller en centralritning ser du en rad symboler som representerar olika komponenter. Här är några av de vanligaste:

• Säkring (F) – skyddar mot överbelastning och kortslutning. På scheman visas den ofta som en liten rektangel med en sned linje.
• Automatsäkring (MCB) – en modern variant av säkringen som kan återställas efter att den löst ut.
• Jordfelsbrytare (RCD) – skyddar mot elchock genom att bryta strömmen om den upptäcker läckström till jord.
• Huvudbrytare – används för att stänga av strömmen till hela installationen. Symboliseras ofta med en kontakt som kan öppnas och stängas.
• Jordanslutning – visas som tre linjer som blir kortare nedåt. Markerar att en komponent är ansluten till jord.
• Lampa eller last – symboliserar en apparat som använder el, till exempel en lampa, motor eller vägguttag.

De flesta symboler följer internationella standarder (IEC), vilket gör att de ser likadana ut oavsett tillverkare eller land.

Så läser du ett elschema

Ett elschema visar hur de olika komponenterna i installationen hänger ihop. Det kan se tekniskt ut, men med lite tålamod går det att förstå grunderna.

1. Börja från vänster – här kommer elen vanligtvis in från elnätet.
2. Följ linjerna – de representerar ledningar som kopplar samman komponenterna.
3. Titta på symbolerna – de visar vilka enheter som är anslutna och hur strömmen flödar.
4. Identifiera grupperna – varje grupp försörjer ett visst område, till exempel kök, vardagsrum eller utomhusbelysning.

Ett bra tips är att jämföra schemat med den faktiska elcentralen. Ofta sitter en liten gruppförteckning på insidan av luckan, där varje grupp är numrerad och beskriven.

Färgkoder och ledningar

Ledningar i svenska elinstallationer har olika färger beroende på funktion:

• Brun eller svart – fasledare (leder strömmen ut).
• Blå – nolla (leder strömmen tillbaka).
• Gul/grön – skyddsjord (säkerhetsledare).

Att känna till färgkoderna gör det lättare att förstå hur elen rör sig genom systemet – och varför det är viktigt att allt är korrekt kopplat.

Säkerhet först

Även om det är bra att förstå hur elcentralen fungerar ska du aldrig själv ändra i installationen om du inte är behörig elektriker. Felaktiga elarbeten kan orsaka brand eller elchock.

Men du får gärna:

• Slå av strömmen med huvudbrytaren.
• Slå till eller från automatsäkringar.
• Byta en proppsäkring, om du vet vilken typ som ska användas.

Om en säkring löser ut upprepade gånger eller om jordfelsbrytaren slår ifrån utan tydlig orsak bör du kontakta en elektriker. Det kan tyda på ett fel i installationen.

Få överblick över din egen central

Ett praktiskt råd är att ta ett foto av din elcentral och anteckna vad varje grupp försörjer. Det gör det enklare att hitta rätt säkring om något slutar fungera. Du kan också märka upp grupperna med små etiketter – till exempel “Kök”, “Vardagsrum” eller “Tvättmaskin”.

Bor du i ett äldre hus kan det vara klokt att låta en elektriker gå igenom centralen. Många äldre centraler uppfyller inte dagens säkerhetskrav, och en uppgradering kan både öka säkerheten och göra systemet mer överskådligt.

Ett system som skapar trygghet

När du väl förstår symbolerna och schemana blir elcentralen mindre mystisk. Den är inte bara en låda med ledningar – utan ett system som skyddar dig, ditt hem och dina apparater. Med lite kunskap kan du lättare kommunicera med elektrikern, upptäcka problem i tid och känna dig tryggare i vardagen.
